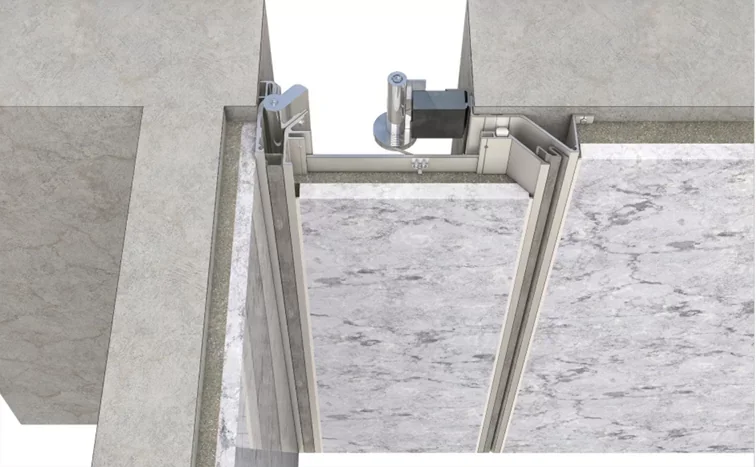

تم تصميم مقاطع SWC لتغطية فواصل التمدد في زوايا الجدران الداخلية. هذا المنتج مصنوع من الألمنيوم المؤكسد 6063، الذي يتمتع بقوة ومقاومة عالية ضد الرطوبة والتغيرات الحرارية، وهو قادر على تغطية الفواصل بعرض يتراوح بين 10 إلى 50 سم. تشمل المكونات الرئيسية لهذا النظام الهيكل الألمنيومي الرئيسي، وشريط ختم مطاطياً مرناً، وفواصل من البولي إيثيلين عالي الكثافة (HDPE)، ووصلات من الفولاذ المقاوم للصدأ.
يتمتع هذا المقطع بالقدرة على تحمل الإزاحات الحرارية حتى 15 مم والإزاحات الزلزالية حتى 250 مم. يتم تركيب SWC بشكل مدمج، وهو مناسب بشكل خاص للزوايا الداخلية للمباني مثل زوايا جدران الممرات والغرف والمساحات الإدارية. يتيح تصميمه الخاص إمكانية التركيب المتكامل مع أنواع مختلفة من تشطيبات الجدران.
| Model Name | J Joint Width (mm) | S Seismic Max Movement (mm) | T Thermal Max Movement (mm) | W Profile Width (mm) | V Visible Width (mm) | H Profile Height (mm) |
|---|---|---|---|---|---|---|
| اسم الملف الشخصي | عرض المفصل (مم) | أقصى إزاحة زلزالية (مم) | أقصى إزاحة حرارية (مم) | عرض الملف الشخصي (مم) | عرض واجهة الملف الشخصي (مم) | ارتفاع الملف الشخصي (مم) |
| SWC-10 | 100 | 50 | 15 | 250 | 2 × 44 | 115 |
| SWC-15 | 150 | 75 | 15 | 300 | 2 × 44 | 115 |
| SWC-20 | 200 | 100 | 15 | 350 | 2 × 44 | 115 |
| SWC-27 | 270 | 135 | 15 | 420 | 2 × 44 | 115 |
| SWC-32 | 320 | 160 | 15 | 470 | 2 × 44 | 115 |
| SWC-40 | 400 | 200 | 15 | 550 | 2 × 44 | 115 |
| SWC-45 | 450 | 225 | 15 | 600 | 2 × 44 | 115 |
| SWC-50 | 500 | 250 | 15 | 700 | 2 × 44 | 115 |
