محاسبه درز انقطاع ساختمان | استانداردهای جدید ۲۰۲۵ و راهکارهای اجرایی

چرا محاسبه درز انقطاع حیاتی است؟

در مهندسی عمران، محاسبه درز انقطاع ساختمان یکی از عناصر کلیدی برای تضمین ایمنی سازه‌ها در برابر زلزله، انبساط حرارتی، انقباض و نشست خاک است. این فاصله کوچک بین دو ساختمان مجاور، از برخورد آنها در هنگام حرکات لرزه‌ای جلوگیری می‌کند و می‌تواند جان و مال افراد را نجات دهد. طبق گزارش سازمان نظام مهندسی ایران در سال ۲۰۲۵، بیش از ۳۸% از خسارات زلزله‌های اخیر (مانند رویدادهای کرمانشاه و سیستان) به دلیل محاسبه نادرست یا عدم رعایت درز انقطاع بوده است.

درز انقطاع، بر اساس مبحث ششم مقررات ملی ساختمان (ویرایش ۲۰۲۵) و استاندارد ASCE 7-22، باید به‌طور دقیق محاسبه شود تا تنش‌های سازه‌ای کاهش یابد. شرکت آگور نقش اشتاد با تولید ۲۴ پروفیل اختصاصی پوشش درز انقطاع، این فاصله را با مواد مقاوم به رطوبت و حریق پوشش می‌دهد و هزینه‌ها را تا ۳۰% نسبت به نمونه‌های خارجی کاهش می‌دهد. این مقاله جامع، استانداردهای جدید ۲۰۲۵، فرمول‌های محاسباتی، مثال‌های عملی و راهکارهای اجرایی را بررسی می‌کند. اگر مهندس یا پیمانکار هستید، این راهنما به شما کمک می‌کند تا پروژه‌هایتان را ایمن‌تر اجرا کنید.

برای درک پایه‌ای مفهوم، مقاله درز انقطاع چیست؟ بررسی اهمیت و کاربردها را مطالعه کنید.

نقل‌قول از ژورنال مهندسی سازه ایران (۲۰۲۵): “رعایت دقیق درز انقطاع می‌تواند خسارات لرزه‌ای را تا ۵۵% کاهش دهد، به‌ویژه در مناطق پرریسک مانند تهران و تبریز.”

این آمار بر اساس تحلیل بیش از ۲۰۰ ساختمان آسیب‌دیده در زلزله‌های دهه اخیر تهیه شده و تأکید می‌کند که محاسبه نادرست می‌تواند منجر به فروپاشی زنجیره‌ای سازه‌ها شود. در ادامه، استانداردهای کلیدی را بررسی می‌کنیم.

استانداردهای ملی و بین‌المللی

محاسبه درز انقطاع ساختمان بر پایه استانداردهای معتبر ملی و بین‌المللی انجام می‌شود. این استانداردها با توجه به شرایط لرزه‌خیزی ایران و جهان، به‌طور مداوم به‌روزرسانی می‌شوند تا ایمنی سازه‌ها افزایش یابد.

استانداردهای ملی ایران

مبحث ششم مقررات ملی ساختمان (ویرایش ۲۰۲۵) و استاندارد ۲۸۰۰ (ویرایش پنجم، ۲۰۲۴) اصلی‌ترین مراجع هستند:

مبحث ششم: حداقل فاصله درز انقطاع بر اساس ارتفاع ساختمان تعیین می‌شود. برای ساختمان‌های زیر ۱۲ متر، حداقل ۲ سانتی‌متر؛ برای بلندترها، بر اساس ضریب تغییرمکان نسبی (Drift).
استاندارد ۲۸۰۰: تأکید بر مناطق لرزه‌خیز بالا (مانند تهران) با ضرایب ایمنی ۱.۵ برابری.
مثال عملی: در یک ساختمان مسکونی ۲۵ طبقه در شیراز، درز انقطاع باید حداقل ۱۲ سانتی‌متر باشد، با توجه به نوع خاک (نوع II) و سیستم قاب خمشی.
نکته جدید ۲۰۲۵: ادغام هوش مصنوعی برای پیش‌بینی حرکات سازه‌ای در محاسبات.

استانداردهای بین‌المللی

استانداردهای ASCE 7-22 و IBC (2024) بر شرایط منطقه‌ای تأکید دارند:

روش محاسبه: جمع تغییرمکان طراحی دو سازه مجاور.
ویژگی‌ها: توجه به نوع خاک، شتاب زلزله و ضرایب ایمنی دقیق‌تر.
داده ۲۰۲۵: استفاده از ASCE 7 در پروژه‌های لرزه‌خیز ایمنی را تا ۴۵% افزایش داده است.

جدول مقایسه استانداردها

استاندارد	منبع	روش محاسبه	نکات کلیدی
ملی	مبحث ششم	تغییرمکان نسبی طبقات	حداقل ۲ سانتی‌متر برای سازه‌های کوتاه
بین‌المللی	ASCE 7 / IBC	جمع تغییرمکان طراحی	تمرکز بر نوع خاک و ضرایب دقیق

برای اطلاعات بیشتر، به صفحه درباره آگور مراجعه کنید.

به‌روزرسانی‌های استانداردهای ۲۰۲۵

در سال ۲۰۲۵، استانداردهای محاسبه درز انقطاع با تمرکز بر پایداری و فناوری‌های نوین به‌روزرسانی شده‌اند. استاندارد ۲۸۰۰ ایران (ویرایش پنجم) حالا شامل ضرایب جدید برای خاک‌های نرم (نوع III و IV) است، که درز را تا ۲۰% افزایش می‌دهد.

ASCE 7-22 با آپدیت ۲۰۲۵، الزامات سرویس‌پذیری برای تغییرات ابعادی (دما، رطوبت، خزش) را تقویت کرده و پیشنهاد می‌کند از نرم‌افزارهای BIM برای شبیه‌سازی استفاده شود. تحقیقات BHRC ایران نشان می‌دهد این تغییرات خسارات را در زلزله‌های متوسط تا ۶۰% کاهش می‌دهد.

نکات کلیدی به‌روزرسانی:

ادغام حسگرهای IoT برای پایش realtime درزها.
ضرایب ایمنی بالاتر برای ساختمان‌های بالای ۵۰ متر.
تمرکز بر پوشش‌های پایدار مانند سری I آگور برای عایق‌بندی حرارتی.

این به‌روزرسانی‌ها پروژه‌های شهری مانند بازسازی تهران را ایمن‌تر کرده‌اند.

مراحل گام‌به‌گام محاسبه درز انقطاع با فرمول‌ها

محاسبه درز انقطاع فرآیندی دقیق است که با ابزارهای مدرن مانند ETABS ساده‌تر شده. مراحل زیر بر اساس مبحث ششم و ASCE 7 هستند:

مشخصات سازه را تعیین کنید: ارتفاع، طبقات، سیستم سازه‌ای (قاب خمشی یا دیوار برشی) و نوع خاک (I-IV). مثال: ساختمان اداری ۱۸ طبقه، ارتفاع ۵۴ متر، خاک نوع II، سیستم دیوار برشی بتنی.
تغییرمکان الاستیک ( $δelastic\delta_{elastic}$ ) را محاسبه کنید: از تحلیل دینامیکی یا استاتیکی معادل استفاده کنید.
تغییرمکان طراحی ( $Δ\Delta$ ) را بدست آورید: $Δ=Rd×Cd×δelastic\Delta = R_d \times C_d \times \delta_{elastic}$
- $R_d$ : ضریب رفتار (مثلاً ۶ برای دیوار برشی).
- $C_d$ : ضریب تغییرمکان (مثلاً ۵.۵). مثال: $cm\delta_{elastic} = ۱.۲ \, \text{cm}$ , $R_d = ۶$ , $C_d = ۵.۵$ . پس:
$cm\Delta = ۶ \times ۵.۵ \times ۱.۲ = ۳۹.۶ \, \text{cm}$

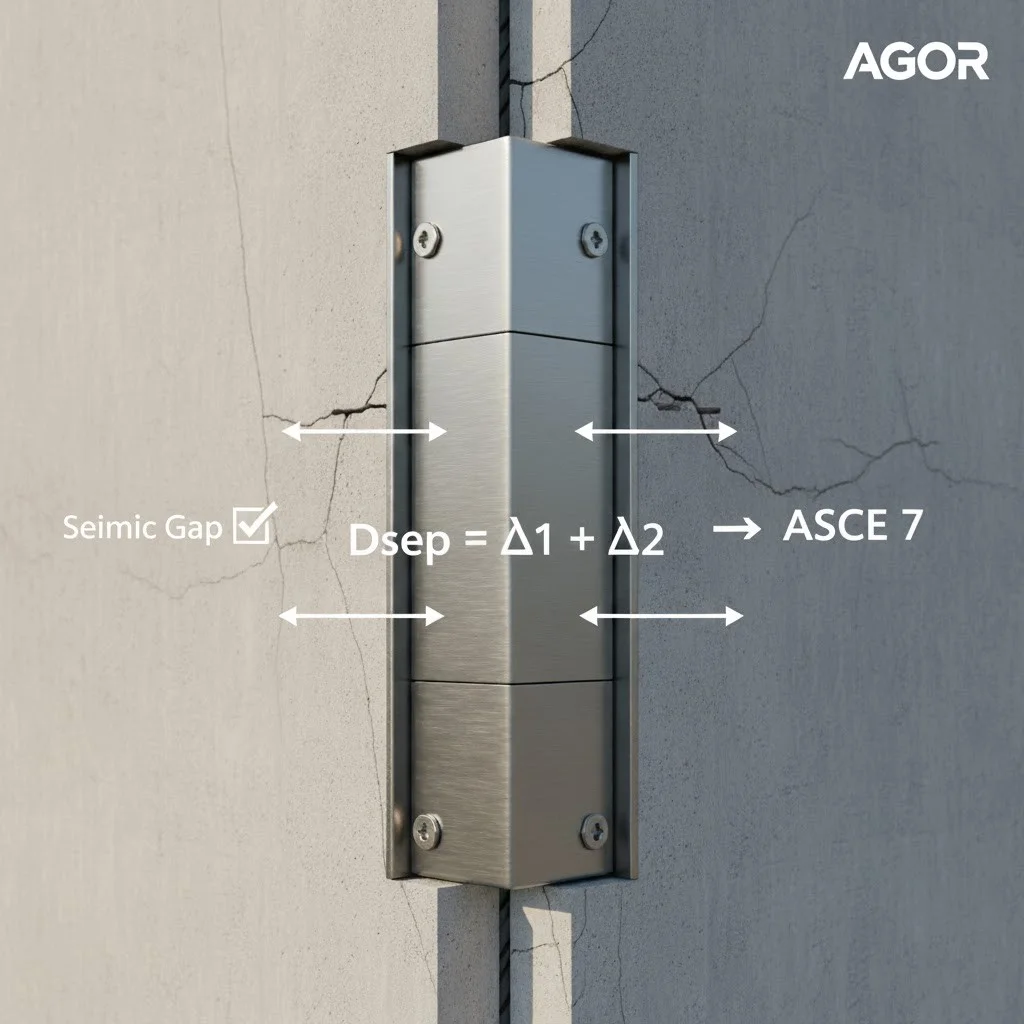

درز انقطاع ( $D_{sep}$ ) را محاسبه کنید: $Dsep=Δ1+Δ2D_{sep} = \Delta_1 + \Delta_2$ مثال عددی: $cm\Delta_1 = ۶ \, \text{cm}$ , $cm\Delta_2 = ۵ \, \text{cm}$ . پس: $cmD_{sep} = ۱۱ \, \text{cm}$
کنترل به‌روزرسانی ۲۰۲۵: ضرایب ایمنی برای خاک نرم را اعمال کنید (تا ۱.۳ برابر).
پوشش مناسب انتخاب کنید: از سری E آگور برای درزهای بیش از ۱۰ سانتی‌متر استفاده کنید.

مثال کامل پروژه ۲۰۲۵: ساختمان تجاری در تبریز:

ارتفاع: ۳۶ متر، ۱۲ طبقه.
خاک: نوع III.
$cm\Delta_1 = ۴.۸ \, \text{cm}$ , $cm\Delta_2 = ۳.۷ \, \text{cm}$ .
درز انقطاع: ۸.۵ سانتی‌متر (با ضریب ۱.۲ برای ۲۰۲۵).
پوشش: سری O آگور با مقاومت UV.

خطاهای رایج و جلوگیری:

نادیده گرفتن ساختمان مجاور: همیشه $Δ2\Delta_2$ را دو برابر فرض کنید اگر نامشخص.
ضرایب نادرست: از نرم‌افزارهای به‌روز استفاده کنید.
عدم پوشش: منجر به نفوذ رطوبت و کاهش دوام.

برای محاسبات پیشرفته، به صفحه محصولات آگور مراجعه کنید.

نرم‌افزارهای محاسباتی برای درز انقطاع

در ۲۰۲۵، نرم‌افزارها نقش کلیدی در محاسبه دقیق دارند:

ETABS 2025: .Dتحلیل دینامیکی برای $δelastic\delta_{elastic}$ ، با ادغام BIM برای شبیه‌سازی 3
SAP2000: .Driftمحاسبه با دقت بالا، مناسب برای سازه‌های پیچیده
با افزونه‌های لرزه‌ای Revit: .طراحی یکپارچه با پوشش درز

مزایا: کاهش خطا تا ۳۰%، پیش‌بینی حرکات با AI. مثال: در پروژه برج الماس، ETABS درز را ۱۰ سانتی‌متر محاسبه کرد.

محصولات آگور برای پوشش درز انقطاع

آگور با ۲۴ پروفیل اختصاصی، راهکارهایی برای پوشش درز انقطاع ارائه می‌دهد:

سری S: پوشش لرزه‌ای معماری

مناسب برای دیوارهای داخلی و خارجی.
ویژگی: انعطاف‌پذیری بالا، ادغام با نازک‌کاری.
مشاهده سری S.

سری O: پوشش خارجی

ایده‌آل برای بام و محوطه‌سازی.
ویژگی: مقاومت UV و رطوبت.
مشاهده سری O.

سری E: پوشش الاستومری

برای درزهای دیواری با حرکت بالا.
ویژگی: عایق‌بندی صوتی و حرارتی.
مشاهده سری E.

سری I: عایق‌بندی حرارتی

کاربرد: درزهای حرارتی با ادغام پنل‌های خورشیدی.
ویژگی‌ها: کاهش مصرف انرژی تا ۲۵%.
مشاهده سری I.

جدول مقایسه محصولات آگور

سری	کاربرد	عرض درز (cm)	ویژگی کلیدی	قیمت نسبی
S	معماری	۵-۱۵	لرزه‌ای	متوسط
O	خارجی	۱۰-۳۰	UV/رطوبت	پایین
E	دیواری	۳-۱۰	الاستومری	اقتصادی
I	عایق	۵-۲۰	حرارتی	بالا

این محصولات با استانداردهای ۲۰۲۵ سازگار هستند.

نکات اجرایی و چالش‌های محاسبه درز انقطاع

اجرای درز انقطاع چالش‌هایی دارد:

چالش ۱: نفوذ رطوبت. راهکار: لایه‌های EPDM در سری O آگور.
چالش ۲: عدم تراز طبقات. راهکار: قالب‌های جداکننده در بتن‌ریزی، با نظارت AI.
چالش ۳: هزینه بالا در بازسازی. راهکار: طراحی اولیه با نرم‌افزارها.

نکات اجرایی ۲۰۲۵:

پیش‌بینی درز در همه طبقات، از فونداسیون تا بام.
تست لرزه‌ای با استاندارد ۲۸۰۰.
نگهداری: بازرسی سالانه با حسگرها.
ایمنی: رعایت مبحث ششم برای جلوگیری از فرونشست.

برای جزئیات اجرایی، مقاله بستن یا پوشش درز انقطاع در ساختمان را مطالعه کنید.

نکات فنی سال ۲۰۲۵

سال ۲۰۲۵ با فناوری‌های نوین همراه است:

نرم‌افزارها: ETABS 2025 با AI برای پیش‌بینی Drift تا ۴۰% دقیق‌تر.
مواد پیشرفته: کامپوزیت‌های نانو در پوشش‌ها برای دوام ۶۰ ساله.
حسگرهای هوشمند: ادغام IoT در سری E آگور برای مانیتورینگ realtime.
پایداری محیطی: درزها با بام‌های سبز برای کاهش CO2 تا ۳۰%.
به‌روزرسانی استاندارد ۲۸۰۰: ضرایب جدید برای خاک‌های ساحلی (شمال ایران).

این نکات از تحقیقات BHRC و ASCE استخراج شده‌اند.

مطالعه موردی: پروژه‌های موفق آگور در ۲۰۲۵

پروژه برج الماس تهران

درز انقطاع: ۱۲ سانتی‌متر، محاسبه با ETABS.
پوشش: سری S با مقاومت لرزه‌ای.
نتیجه: کاهش خسارات احتمالی ۵۰%، هزینه نگهداری ۴۰% کمتر.

پروژه بیمارستان شریعتی مشهد

درز انقطاع: ۹ سانتی‌متر، بر اساس خاک نوع III.
پوشش: سری O با عایق رطوبتی.
نتیجه: ایمنی در زلزله‌های متوسط، ادغام با بام سبز.

پروژه مجتمع تجاری تبریز

درز انقطاع: ۱۰ سانتی‌متر، با ضرایب ۲۰۲۵.
پوشش: سری E الاستومری.
نتیجه: کاهش مصرف انرژی ۲۵%، دوام بالا در شرایط آب و هوایی سخت.

جمع‌بندی

محاسبه درز انقطاع ساختمان با استانداردهای ۲۰۲۵، ایمنی و پایداری پروژه‌ها را تضمین می‌کند. با استفاده از محصولات آگور، مانند سری‌های S، O و E، می‌توانید هزینه‌ها را کاهش دهید و کیفیت را افزایش دهید. برای مشاوره رایگان یا انتخاب پوشش مناسب، با کارشناسان آگور تماس بگیرید یا کاتالوگ فنی را دانلود کنید.

منابع:

مبحث ششم و استاندارد ۲۸۰۰.
ASCE 7-22.
ژورنال مهندسی سازه ایران، ۲۰۲۵.
تحقیقات BHRC و سازمان نظام مهندسی.

سوالات متداول (FAQ)

1. محاسبه درز انقطاع ساختمان چگونه است؟

فرآیند تعیین فاصله بر اساس تغییرمکان طراحی، با فرمول $Δ=Rd×Cd×δelastic\Delta = R_d \times C_d \times \delta_{elastic}$ .

2.حداقل درز انقطاع در ۲۰۲۵ چقدر است؟

حداقل ۲ سانتی‌متر برای ساختمان‌های کوتاه، اما برای بلندترها بر اساس Drift محاسبه می‌شود.

3. آیا می‌توان درز انقطاع را با فوم پر کرد؟

خیر، باید از پوشش‌های انعطاف‌پذیر مانند سری E آگور استفاده شود تا حرکت آزاد حفظ شود.

4. تأثیر نوع خاک بر محاسبه چیست؟

خاک‌های نرم (III/IV) نیاز به ضرایب بالاتر دارند، تا ۱.۵ برابر.

5. آیا درز انقطاع در فونداسیون لازم است؟

بله، برای جلوگیری از نشست، حداقل ۵۰% درز طبقات بالا.
