ایران یکی از کشورهای با ریسک زلزله بالا در جهان است. ساختمانهایی که بدون رعایت اصول مقاومسازی ساخته میشوند، در برابر زمینلرزههای متوسط و شدید آسیبپذیرند. یکی از موارد کلیدی در طراحی مقاوم ساختمان، درز انقطاع و اجرای پوشش درز انقطاع است.پوشش درز انقطاع به فاصلهای گفته میشود که بین دو ساختمان یا بخشهای مختلف یک سازه طراحی میشود تا در زمان وقوع زلزله یا نشستهای احتمالی از برخورد آنها جلوگیری کند. نبود این فاصله یا اجرای ناصحیح آن باعث اثر ضربه (Pounding Effect) و تخریب مضاعف میشود.
در دنیای ساختوساز مدرن، رعایت اصول مهندسی زلزلهخیز یکی از مهمترین عوامل تضمینکننده ایمنی ساختمانها است. یکی از این اصول کلیدی، ایجاد درز انقطاع است که به عنوان فاصلهای ایمن بین ساختمانهای مجاور عمل میکند تا از برخورد و آسیبهای ناشی از ارتعاشات زلزله جلوگیری شود.در زلزلههای گذشته ایران، مانند بم و کرمانشاه، ساختمانهای چسبیده به یکدیگر بیشترین آسیب را متحمل شدند، در حالی که ساختمانهای دارای درز انقطاع مناسب، ایمنتر باقی ماندند. این موضوع نشان میدهد که رعایت فاصله استاندارد و استفاده از پوشش مناسب، نه تنها یک الزام آییننامهای است بلکه یک ضرورت برای حفظ جان و سرمایه افراد است.
درز انقطاع چیست؟
درز انقطاع فاصلهای است که به صورت طراحی شده بین دو سازه یا اجزای یک ساختمان ایجاد میشود تا در زمان وقوع نیروهای جانبی، از برخورد مستقیم جلوگیری شود. این فاصله باید در تمام ترازهای ساختمان (کف، دیوار و سقف) رعایت شود و با پوششهای مناسب پوشانده شود.
تعریف فنی
طبق آییننامه ۲۸۰۰ ایران:
درز انقطاع حداقل فاصله افقی لازم میان دو ساختمان یا اجزای مختلف یک ساختمان است که برای جلوگیری از ضربه یا انتقال ارتعاشات در هنگام زلزله در نظر گرفته میشود.

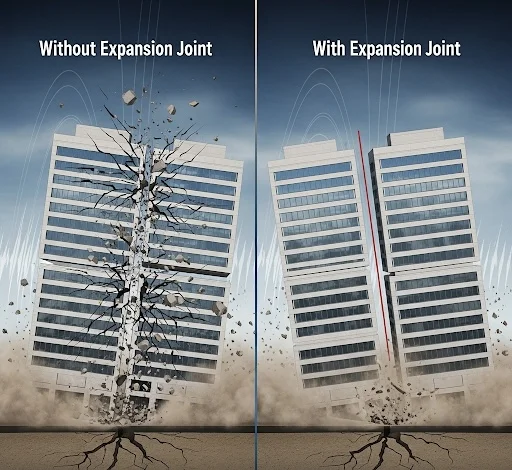

اهمیت درز انقطاع در ساختمانسازی
درز انقطاع اساساً یک فضای خالی عمدی بین دو سازه مجاور است که برای جذب حرکات جانبی ناشی از زلزله طراحی میشود. طبق مقررات ملی ساختمان ایران، به ویژه استاندارد ۲۸۰۰ (آییننامه طراحی ساختمانها در برابر زلزله)، رعایت این درز الزامی است تا از خسارات احتمالی جلوگیری شود. 0 دلیل اصلی اهمیت آن، تفاوت در رفتار لرزهای ساختمانهاست: هر ساختمان بسته به ارتفاع، جرم، سختی و نوع مصالح، به طور متفاوتی در برابر زلزله واکنش نشان میدهد.
اگر این تفاوتها نادیده گرفته شوند، برخورد ساختمانها میتواند منجر به فروپاشی جزئی یا کامل شود. برای مثال، در زلزلههای اخیر مانند زلزله کرمانشاه در سال ۱۳۹۶، بسیاری از ساختمانهایی که فاصله درز انقطاع را رعایت نکرده بودند، آسیبهای شدیدی دیدند، در حالی که سازههای استاندارد کمتر آسیب دیدند.
علاوه بر زلزله، درز انقطاع در برابر تغییرات دمایی نیز مفید است. ساختمانها در اثر گرما منبسط و در سرما منقبض میشوند، و بدون این درز، تنشهای حرارتی میتواند باعث ترکخوردگی دیوارها و فونداسیون شود. در شهرهای زلزلهخیز ایران مانند تهران، تبریز و مشهد، جایی که خطر لرزهای بالا است، رعایت این اصل نه تنها قانونی است، بلکه یک ضرورت اخلاقی برای مهندسان و سازندگان به شمار میرود. طبق آمار سازمان نظام مهندسی ساختمان، بیش از ۷۰ درصد ساختمانهای قدیمی در ایران فاقد درز انقطاع مناسب هستند که این موضوع ریسک بالایی ایجاد میکند.
برای کسب اطلاعات بیشتر در مورد تاریخچه تکامل این مفهوم، مقاله تاریخچه درز انقطاع و تاثیر آن بر ایمنی ساختمانهارا مطالعه کنید، که به بررسی چگونگی پیشرفت این استاندارد از دهههای گذشته میپردازد.
نحوه محاسبه فاصله درز انقطاع
محاسبه فاصله درز انقطاع بر اساس فرمولهای دقیق مهندسی انجام میشود و به عوامل مختلفی مانند ارتفاع ساختمان، نوع خاک و سطح خطر زلزله بستگی دارد. طبق استاندارد ۲۸۰۰ ویرایش چهارم (بهروزرسانیشده در سال ۱۳۹۹)، حداقل فاصله برای ساختمانهای تا ۴ طبقه یا ۱۲ متر ارتفاع، برابر با ۰.۰۰۵ برابر ارتفاع ساختمان است، اما نباید کمتر از ۵ سانتیمتر باشد. 3 برای ساختمانهای بلندتر، فرمول پیچیدهتر میشود:
Δ = (A × I × R × Δ_max) / R_μ
که در آن:
- Δ: تغییر مکان جانبی حداکثر
- A: شتاب مبنای زلزله
- I: ضریب اهمیت ساختمان
- R: ضریب رفتار سازه
- Δ_max: تغییر مکان حداکثر مجاز
برای مثال، در یک ساختمان ۸ طبقه با ارتفاع ۲۴ متر در منطقه با خطر زلزله بالا (مانند تهران)، فاصله درز انقطاع حداقل ۱۲ سانتیمتر محاسبه میشود. اگر ساختمان مجاور وجود داشته باشد، این فاصله باید از مرز زمین محاسبه شود تا از تداخل جلوگیری کند. مهندسان معمولاً از نرمافزارهایی مانند ETABS یا SAP2000 برای شبیهسازی دقیق استفاده میکنند.
در ساختمانهای نامنظم یا با شیب فونداسیون بیش از ۱۵ درصد، محاسبه باید با تحلیل غیرخطی انجام شود تا دقت بالاتری داشته باشد.اگر به دنبال جزئیات بیشتری هستید، مقاله درز انقطاع چیست؟ که به بررسی اهمیت، کاربردها و نوآوریهای آینده در طراحی آن میپردازد را ببینید که به نوآوریهای اخیر در محاسبه میپردازد.
اثر ضربه یا Pounding Effect
پدیده اثر ضربه زمانی رخ میدهد که دو ساختمان نزدیک به هم در زمان زلزله به یکدیگر برخورد کنند.
مثال عملی
فرض کنید دو ساختمان ۱۰ و ۱۵ طبقه کنار هم ساخته شدهاند. ساختمان بلندتر با جرم و سختی بیشتر، هنگام زلزله حرکت بیشتری نسبت به ساختمان کوتاهتر خواهد داشت. برخورد آنها باعث:
- شکست اعضای سازهای
- ترک خوردگی دیوار و نما
- افزایش خطر ریزش سقف و کف می شود.
پیامدهای اقتصادی و جانی
- هزینه بازسازی بالا
- افزایش خطرات جانی
- کاهش عمر مفید ساختمان
پوشش درز انقطاع
پوشش درز انقطاع تجهیزی است که روی فاصله بین ساختمانها نصب میشود تا عملکرد لرزهای حفظ شود و از ورود آب، گردوغبار، صدا و حشرات جلوگیری کند.
مزایای پوشش
- افزایش دوام و طول عمر ساختمان
- جلوگیری از نفوذ رطوبت و گردوغبار
- زیبایی ظاهری نما
- حفاظت در برابر آتش

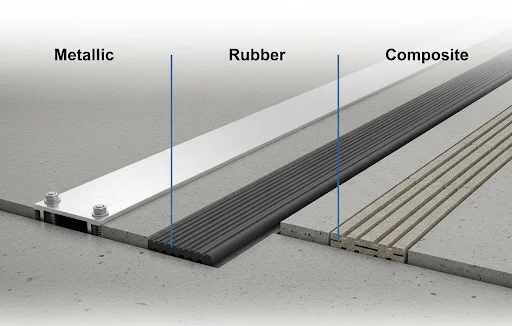

انواع پوششها
- فلزی (آلومینیوم، استیل) – مقاوم و زیبا، مناسب برجها
- لاستیکی / الاستومری – انعطافپذیر، جذب ارتعاش، مناسب بیمارستانها
- کامپوزیتی – سبک، مقاوم، ضدحریق، مناسب پروژههای مدرن
- ضد آب و ضد حریق – برای ساختمانهای حساس
روشهای پوشش درز انقطاع و محصولات مرتبط
پس از ایجاد درز انقطاع، پوشش آن اهمیت زیادی دارد تا از ورود آب، گردوخاک، حشرات و حتی کاهش زیبایی ساختمان جلوگیری شود. پوشش درز انقطاع میتواند با مواد مختلفی مانند ورقهای گالوانیزه، یونولیت، سیمان، پروفیلهای آلومینیومی یا لاستیکهای الاستیک انجام شود. در روشهای مدرن، از پروفیلهای مخصوص مانند سری M از شرکت آگور استفاده میشود که مقاومت حرارتی و لرزهای بالایی دارند. این محصولات نه تنها ایمن هستند، بلکه با طراحی زیبا، ظاهر ساختمان را حفظ میکنند.
برای مثال، پوشش با ورق کامپوزیت میتواند زیبایی نما را افزایش دهد، در حالی که مواد پلیاورتان برای آببندی عالی عمل میکنند. هزینه پوشش در سال ۱۴۰۳ حدود ۵۰۰ هزار تا ۲ میلیون تومان به ازای هر مترمربع است، بسته به مواد. درساختمانهای تجاری یا مسکونی بلند، پوشش باید قابلیت جذب حرکت تا ۵۰ میلیمتر را داشته باشد تا در زلزلههای شدید پاره نشود. مزایای پوشش مناسب شامل افزایش عمر ساختمان، کاهش هزینههای تعمیر و بهبود ارزش ملک است. در پروژههای اخیر مانند برجهای تهران، استفاده از پوششهای پیشرفته آگور منجر به کاهش ۳۰ درصدی ریسک آسیب شده است.
اشتباهات رایج در اجرای درز انقطاع
- پر کردن فاصله با مصالح سخت
- استفاده از پوشش نامرغوب
- بیتوجهی به جزئیات آببندی
- طراحی ناصحیح در نما
ضوابط و مقررات ملی ساختمان
ایران (آییننامه ۲۸۰۰)
- ساختمان تا ارتفاع ۱۲ متر: حداقل ۲.۵ سانتیمتر فاصله
- ساختمان بلندتر: فاصله = ۱/۲۰۰ ارتفاع ساختمان
مثال: ساختمان ۳۰ متری → ۳۰ ÷ ۲۰۰ = ۰.۱۵ متر (۱۵ سانتیمتر)
آمریکا (ASCE 7-16)
- فاصله بر اساس تغییر مکان جانبی سازه محاسبه میشود
ژاپن
- در زلزلهخیزترین مناطق جهان، فاصله استاندارد بیشتر است و تاکید بر پوشش انعطافپذیر است

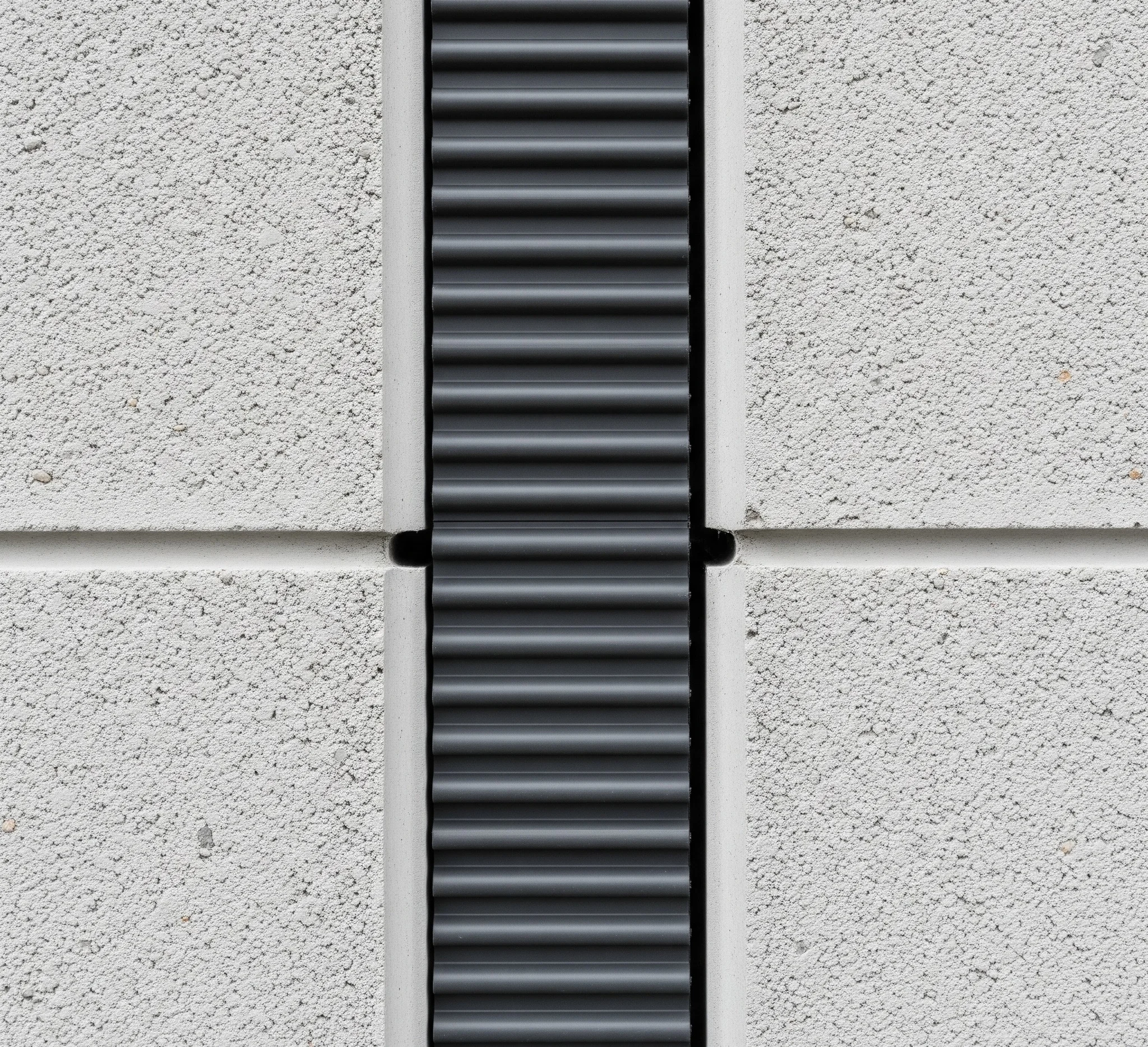

مزایا و مثالهای واقعی از رعایت درز انقطاع
رعایت درز انقطاع مزایای متعددی دارد:
- اول، افزایش ایمنی در برابر زلزله.
- دوم، جلوگیری از تنشهای حرارتی.
- سوم، تسهیل تعمیرات آینده.
در زلزله بم سال ۱۳۸۲، ساختمانهایی با درز مناسب کمتر آسیب دیدند، در حالی که موارد بدون درز کاملاً تخریب شدند. در سطح جهانی، استانداردهای ASCE 7 در آمریکا مشابه استاندارد ۲۸۰۰ ایران است و نشان میدهد که این اصل جهانی است. برای مهندسان ناظر، ۱۰ نکته اجرایی کلیدی وجود دارد مانند قرارگیری درز از فونداسیون تا سقف و عدم پر کردن آن با مصالح سخت.
جمعبندی
پوشش درز انقطاع یک الزام آییننامهای و ضرورت ایمنی است. رعایت فاصله استاندارد و انتخاب پوشش مناسب باعث:
- حفاظت جان انسانها
- کاهش خسارات اقتصادی
- افزایش عمر مفید ساختمان
برای خرید محصولات استاندارد میتوانید به فروشگاه آگور مراجعه کنید.
سؤالات متداول (FAQ)
1. درز انقطاع چیست؟
درز انقطاع فاصلهای ایمن بین دو ساختمان مجاور است که برای جلوگیری از برخورد در زلزله ایجاد میشود. این فاصله بر اساس ارتفاع و مقررات محاسبه میگردد و پوشش آن با مواد الاستیک انجام میشود.
2. چگونه فاصله درز انقطاع محاسبه میشود؟
طبق استاندارد ۲۸۰۰، حداقل فاصله ۰.۰۰۵ برابر ارتفاع ساختمان است (حداقل ۵ سانتیمتر). برای ساختمانهای بلند، از تحلیل دینامیکی استفاده میشود.
3. بهترین روش پوشش درز انقطاع چیست؟
بهترین روش استفاده از پروفیلهای آلومینیومی یا لاستیکی الاستیک مانند محصولات آگور است که هم ایمن و هم زیبا هستند. از مواد سخت مانند سیمان اجتناب کنید تا حرکت آزادانه امکانپذیر باشد.
